MUELLE DE RELOJ M20LE927
  • MUELLE DE RELOJ M20LE927
  • MUELLE DE RELOJ M20LE927
  • MUELLE DE RELOJ M20LE927

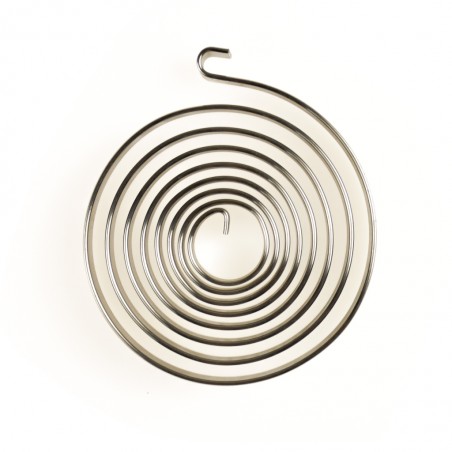

Muelle de reloj M20LE927

M20LE927
Valoración
  • Muelle / resorte de reloj fabricado según norma europea.
  • Muelles diseñados y fabricados en Europa.
  • Espesor máximo 5,00 mm.
  • Revisar las medidas y materiales de fabricación en los detalles del producto.
40,00 €
Envío de 2 a 8 días hábiles
Cantidad

Comparar



Descargar PDF
Descripción

El muelle se ensambla mejor en un eje estriado. El extremo de la ranura debe estar fresado o redondeado. Para evitar que el resorte adquiera una forma excéntrica que provoque fricción durante la carga, el extremo exterior debe fijarse como se muestra en uno de los ejemplos anteriores. De lo contrario, tanto la fuerza de torsión como la vida útil del resorte se verán comprometidas.

Detalles del producto
M20LE927

Ficha técnica

ESPIRAS TOTALES
8
ESPESOR MATERIAL
1.5
ANCHO DE BANDA
15
DIAMETRO EJE
20
LARGO PATILLA
7
ANCHO COLA ENGANCHE
6.3
RADIO DEL CENTRO MUELLE HASTA FIJACION
52
LARGO COLA ENGANCHE
9
CONSTANTE POR GRADO DE TORSION
11.5
PAR DE TORSION MAXIMO Nmm (10000)
8100
100000 CICLOS MAX. EN ANGULO DE TORSION
565
PAR DE TORSION MAXIMO Nmm (100000)
6480
10027 CICLOS MAX. EN ANGULO DE TORSION
706
Reseñas

No hay reseñas de clientes en este momento.

Escriba su propia reseña

Muelle de reloj M20LE927

Muelle de reloj M20LE927

  • Muelle / resorte de reloj fabricado según norma europea.
  • Muelles diseñados y fabricados en Europa.
  • Espesor máximo 5,00 mm.
  • Revisar las medidas y materiales de fabricación en los detalles del producto.
Escriba su propia reseña
4 otros productos en la misma categoría:
MUELLE DE RELOJ M20LE901 Vista rápida

Referencia: M20LE901

Muelle de reloj M20LE901

Muelle / resorte de reloj fabricado según norma europea. Ofrecemos muelles / resortes bajo medidas estándar o según fabricación a medida. Muelles diseñados y fabricados en Europa. Espesor máximo 5,00 mm. Revisar las medidas y materiales de fabricación en los detalles del producto.

ESPIRAS TOTALES: 5
ESPESOR MATERIAL: 0.5
ANCHO DE BANDA: 5
DIAMETRO EJE: 7
LARGO PATILLA: 2.5
ANCHO COLA ENGANCHE: 2.7
RADIO DEL CENTRO MUELLE HASTA FIJACION: 13
LARGO COLA ENGANCHE: 3.5
CONSTANTE POR GRADO DE TORSION: 0.93
PAR DE TORSION MAXIMO Nmm (10000): 329
100000 CICLOS MAX. EN ANGULO DE TORSION: 284
PAR DE TORSION MAXIMO Nmm (100000): 263
10001 CICLOS MAX. EN ANGULO DE TORSION: 354
Precio 11,00 €
Más
MUELLE DE RELOJ M20LE939 Vista rápida

Referencia: M20LE939

Muelle de reloj M20LE939

Muelle / resorte de reloj fabricado según norma europea. Ofrecemos muelles / resortes bajo medidas estándar o según fabricación a medida. Muelles diseñados y fabricados en Europa. Espesor máximo 5,00 mm. Revisar las medidas y materiales de fabricación en los detalles del producto.

ESPIRAS TOTALES: 8
ESPESOR MATERIAL: 3
ANCHO DE BANDA: 30
DIAMETRO EJE: 32
LARGO PATILLA: 12
ANCHO COLA ENGANCHE: 12.5
RADIO DEL CENTRO MUELLE HASTA FIJACION: 90
LARGO COLA ENGANCHE: 18
CONSTANTE POR GRADO DE TORSION: 104.6
PAR DE TORSION MAXIMO Nmm (10000): 60750
100000 CICLOS MAX. EN ANGULO DE TORSION: 465
PAR DE TORSION MAXIMO Nmm (100000): 48600
10039 CICLOS MAX. EN ANGULO DE TORSION: 581
Precio 152,00 €
Más
MUELLE DE RELOJ M20LE925 Vista rápida

Referencia: M20LE925

Muelle de reloj M20LE925

Muelle / resorte de reloj fabricado según norma europea. Ofrecemos muelles / resortes bajo medidas estándar o según fabricación a medida. Muelles diseñados y fabricados en Europa. Espesor máximo 5,00 mm. Revisar las medidas y materiales de fabricación en los detalles del producto.

ESPIRAS TOTALES: 5
ESPESOR MATERIAL: 1.5
ANCHO DE BANDA: 15
DIAMETRO EJE: 20
LARGO PATILLA: 7
ANCHO COLA ENGANCHE: 6.3
RADIO DEL CENTRO MUELLE HASTA FIJACION: 33
LARGO COLA ENGANCHE: 9
CONSTANTE POR GRADO DE TORSION: 24.1
PAR DE TORSION MAXIMO Nmm (10000): 8100
100000 CICLOS MAX. EN ANGULO DE TORSION: 269
PAR DE TORSION MAXIMO Nmm (100000): 6480
10025 CICLOS MAX. EN ANGULO DE TORSION: 336
Precio 32,00 €
Más
MUELLE DE RELOJ M20LE936 Vista rápida

Referencia: M20LE936

Muelle de reloj M20LE936

Muelle / resorte de reloj fabricado según norma europea. Ofrecemos muelles / resortes bajo medidas estándar o según fabricación a medida. Muelles diseñados y fabricados en Europa. Espesor máximo 5,00 mm. Revisar las medidas y materiales de fabricación en los detalles del producto.

ESPIRAS TOTALES: 5
ESPESOR MATERIAL: 3
ANCHO DE BANDA: 18
DIAMETRO EJE: 32
LARGO PATILLA: 12
ANCHO COLA ENGANCHE: 12.5
RADIO DEL CENTRO MUELLE HASTA FIJACION: 60
LARGO COLA ENGANCHE: 18
CONSTANTE POR GRADO DE TORSION: 139.2
PAR DE TORSION MAXIMO Nmm (10000): 36450
100000 CICLOS MAX. EN ANGULO DE TORSION: 210
PAR DE TORSION MAXIMO Nmm (100000): 29160
10036 CICLOS MAX. EN ANGULO DE TORSION: 262
Precio 133,00 €
Más
