MUELLE DE RELOJ M20LE927
  • MUELLE DE RELOJ M20LE927
  • MUELLE DE RELOJ M20LE927
  • MUELLE DE RELOJ M20LE927

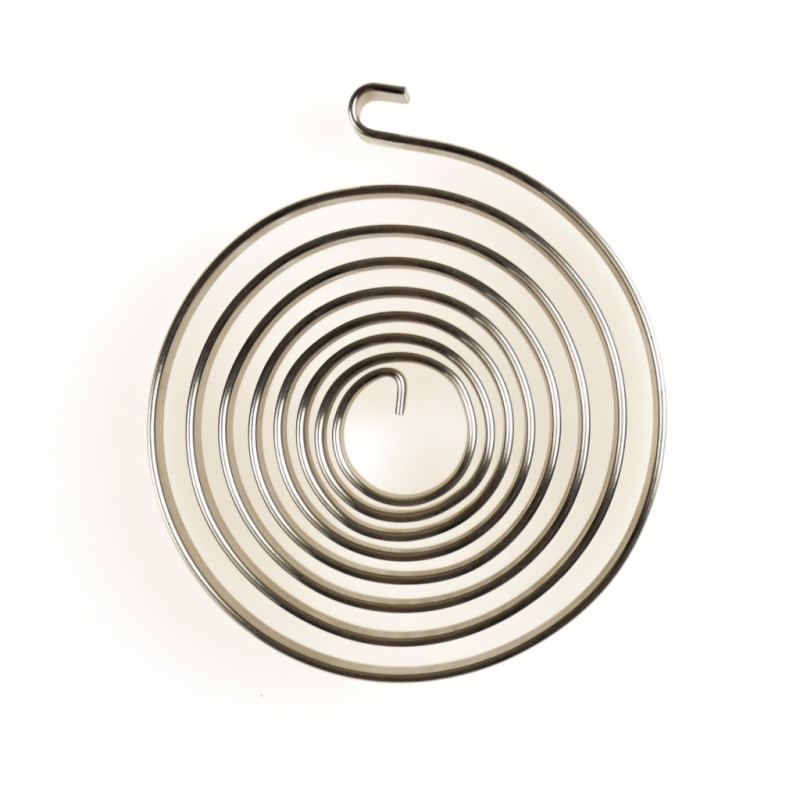

Muelle de reloj M20LE927

M20LE927
  • Muelle / resorte de reloj fabricado según norma europea.
  • Muelles diseñados y fabricados en Europa.
  • Espesor máximo 5,00 mm.
  • Revisar las medidas y materiales de fabricación en los detalles del producto.
80,00 €
IVA no incluido Envíos de 2 a 12 días hábiles. Consultar plazo de entrega
Cantidad

Comparar



Descargar PDF
We deliver our products to European Union countries. To get 0% VAT for intra-community transaction provide us your valid EU VAT number
Descripción

El muelle se ensambla mejor en un eje estriado. El extremo de la ranura debe estar fresado o redondeado. Para evitar que el resorte adquiera una forma excéntrica que provoque fricción durante la carga, el extremo exterior debe fijarse como se muestra en uno de los ejemplos anteriores. De lo contrario, tanto la fuerza de torsión como la vida útil del resorte se verán comprometidas.

Detalles del producto
M20LE927

Ficha técnica

ESPIRAS TOTALES
8
ESPESOR MATERIAL
1.5
ANCHO DE BANDA
15
DIAMETRO EJE
20
LARGO PATILLA
7
ANCHO COLA ENGANCHE
6.3
RADIO DEL CENTRO MUELLE HASTA FIJACION
52
LARGO COLA ENGANCHE
9
CONSTANTE POR GRADO DE TORSION
11.5
PAR DE TORSION MAXIMO Nmm (10000)
8100
100000 CICLOS MAX. EN ANGULO DE TORSION
565
PAR DE TORSION MAXIMO Nmm (100000)
6480
10027 CICLOS MAX. EN ANGULO DE TORSION
706
