Muelle de reloj M20LE921

Referencia M20LE921

Muelle / resorte de reloj fabricado según norma europea.

Ofrecemos muelles / resortes bajo medidas estándar o según fabricación a medida.

Muelles diseñados y fabricados en Europa.

Espesor máximo 5,00 mm.

Revisar las medidas y materiales de fabricación en los detalles del producto.

54,00 €

IVA no incluido Envío de 2 a 8 días hábiles

Cantidad

Comparar

Descargar PDF

Descripción
Detalles del producto

Descripción

El muelle se ensambla mejor en un eje estriado. El extremo de la ranura debe estar fresado o redondeado. Para evitar que el resorte adquiera una forma excéntrica que provoque fricción durante la carga, el extremo exterior debe fijarse como se muestra en uno de los ejemplos anteriores. De lo contrario, tanto la fuerza de torsión como la vida útil del resorte se verán comprometidas.

Detalles del producto

Referencia M20LE921

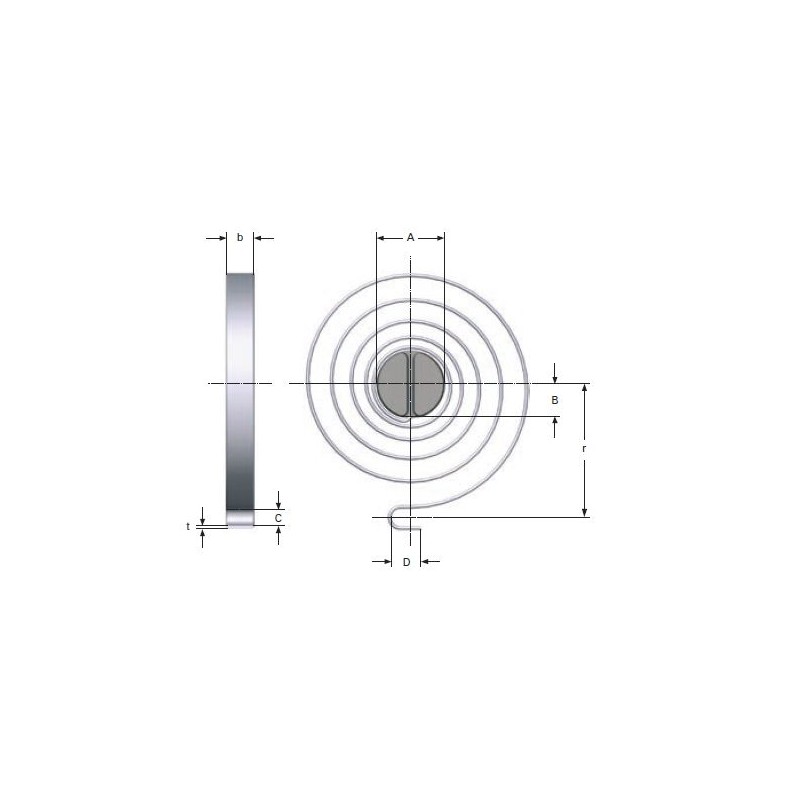

Ficha técnica

ESPIRAS TOTALES: 5
ESPESOR MATERIAL: 1.25
ANCHO DE BANDA: 12
DIAMETRO EJE: 16
LARGO PATILLA: 6
ANCHO COLA ENGANCHE: 6.3
RADIO DEL CENTRO MUELLE HASTA FIJACION: 28
LARGO COLA ENGANCHE: 9
CONSTANTE POR GRADO DE TORSION: 13.2
PAR DE TORSION MAXIMO Nmm (10000): 4500
100000 CICLOS MAX. EN ANGULO DE TORSION: 272
PAR DE TORSION MAXIMO Nmm (100000): 3600
10021 CICLOS MAX. EN ANGULO DE TORSION: 340
